容積式水表的工作原理是在水壓作用下，水從下部進水口進入測量室內，推動旋轉活塞環繞測量室的中心軸作旋轉運動，同時水從活塞內空處及活塞與測量室壁面所形成的空處流向上部出水口排出，在活塞旋轉的同時，由轉動軸和撥叉與計數機構相連接，所以只要記下活塞旋轉的次數，就可積算出流過水表的體積。

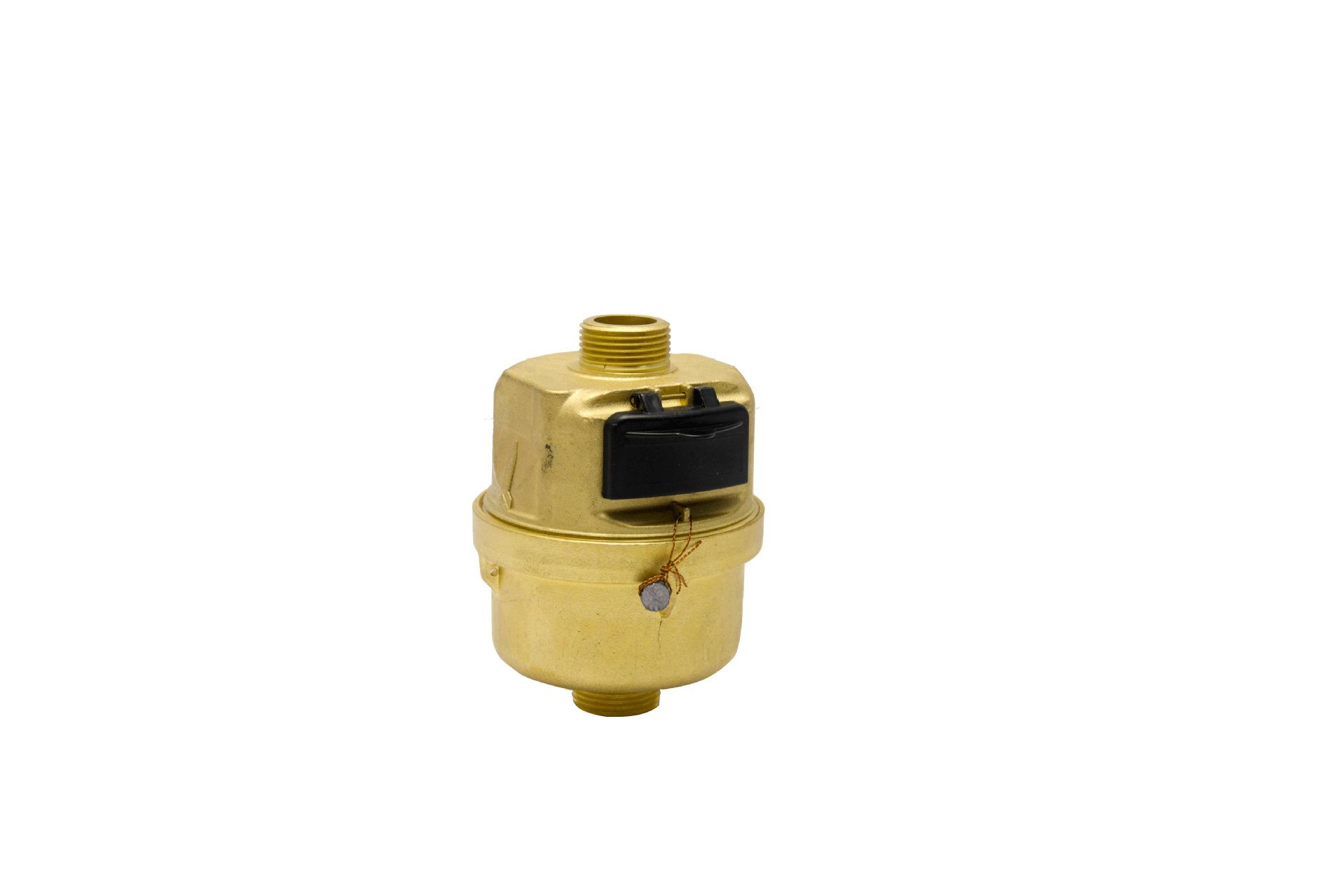

        容積式水表最主要的產品為旋轉活塞式水表，圓盤式水表在國內沒有使用，國外也只有美國等少數國家使用。旋轉活塞式水表一般為小口徑規格，特點是計量等級高(可達C級和D級)、小流量計量能力強、靈敏度高。國內目前主要用于管道純凈水的計量，水表內通徑一般為8，15和20ram。容積式水表修理調試較復雜、對水質要求較高，在我國尚未大范圍使用。
